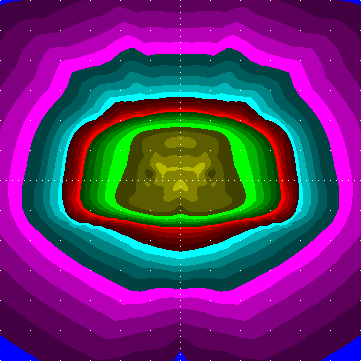

| In the left half of the left plot, specific illuminance by a continuous row of luminaires spaced 5 heights is shown (right half is for a single luminaire). | The right plot is for a single luminaire, unrotated. |
Values below the scale are illuminance / 1 lx. This is for (unrealistic) “unit” case that luminaires would have lamps producing 1 klm only, would be point-like and just 1 m over the terrain.
# [MANUFAC] INDAL
# [TEST] LVA110426B
# [LUMINAIRE] Vital-Retroled-WB
# [LUMCAT] Vital
# [DATE] 15/03/2012 12:42:58
# down given: 100.0%
# out given: 87.4%
# tilt: 0.00
# [LAMP] 16 DS-NW 32 3150 NW LED
# Bulbs: 1, 3150 lm each
# Source file: Vital_Vital-Retroled-WB_16_DS-NW_32_3150_NW_LED.ldt
# Luminaire flux = 880 raw, for the given bulb(s) it would be 2772 lm,
# 88.0 % of the bulb flux
# between 75 and 90: 0.4 % of the luminaire flux
# - this part causes just GLARE in case of road lighting and similar purposes
# 80deg and above: max 4.1 cd / 1000 lm , 0.2 % of the luminaire flux
# 90deg and above: max 0.0 cd / 1000 lm , 0.0 % of the luminaire flux
# CutOff Type: Full_CutOff
# 62.5 deg to <67.5 deg: max 507 cd / 1000 lm,
# 67.5 deg to < 76 deg: max 463 cd / 1000 lm,
# maximum spec. lum. intensity 507 cd / 1000 lm
# The following table gives luminous intensities which would be produced
# using a hypothetic bulb giving a luminous flux of 1000 lm (i.e., cd/klm):
# H: 0.0 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0 45.0 50.0 55.0 60.0 65.0 70.0 75.0 80.0 85.0 90.0 95.0 100.0 105.0 110.0 115.0 120.0 125.0 130.0 135.0 140.0 145.0 150.0 155.0 160.0 165.0 170.0 175.0 180.0 185.0 190.0 195.0 200.0 205.0 210.0 215.0 220.0 225.0 230.0 235.0 240.0 245.0 250.0 255.0 260.0 265.0 270.0 275.0 280.0 285.0 290.0 295.0 300.0 305.0 310.0 315.0 320.0 325.0 330.0 335.0 340.0 345.0 350.0 355.0
#V:
0.0 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131 131
2.0 131 130 130 129 129 128 129 128 128 128 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 128 128 128 129 128 129 129 130 130 131 131 131 132 132 133 133 133 134 134 135 135 135 135 135 136 136 136 136 136 136 136 135 135 135 135 135 134 134 133 133 133 132 132 131 131
4.0 129 128 127 126 126 125 126 125 125 124 124 124 123 123 123 123 123 123 123 123 123 123 123 123 123 124 124 124 125 125 126 125 126 126 127 128 129 130 130 131 132 133 134 134 135 136 137 138 138 139 139 140 140 141 140 141 140 140 139 139 138 138 137 136 135 134 134 133 132 131 130 130
6.0 126 125 124 123 123 122 122 122 121 121 120 120 120 120 119 119 119 119 119 119 119 119 119 120 120 120 120 121 121 122 122 122 123 123 124 125 126 127 128 130 131 132 134 135 137 138 139 141 141 143 143 144 144 145 145 145 144 144 143 143 141 141 139 138 137 135 134 132 131 130 128 127
8.0 123 122 121 120 120 119 119 119 119 118 118 118 118 118 117 117 117 117 117 117 117 117 117 118 118 118 118 118 119 119 119 119 120 120 121 122 123 125 126 128 130 132 134 136 137 140 141 143 144 145 145 146 146 147 147 147 146 146 145 145 144 143 141 140 137 136 134 132 130 128 126 125
10.0 121 120 119 118 118 117 117 117 117 117 117 117 116 117 116 116 116 116 116 116 116 116 116 117 116 117 117 117 117 117 117 117 118 118 119 120 121 123 125 127 129 131 134 136 139 141 143 145 146 147 147 148 148 148 148 148 148 148 147 147 146 145 143 141 139 136 134 131 129 127 125 123
12.0 120 119 119 118 117 117 117 117 117 117 117 117 117 117 118 117 117 117 117 117 117 117 118 117 117 117 117 117 117 117 117 117 117 118 119 119 120 122 124 125 128 131 134 138 140 143 145 147 147 148 148 148 148 148 147 148 148 148 148 148 147 147 145 143 140 138 134 131 128 125 124 122
14.0 120 120 119 118 118 118 118 118 118 119 119 119 120 120 121 121 120 120 120 120 120 121 121 120 120 119 119 119 118 118 118 118 118 118 119 120 120 122 123 125 128 131 134 138 142 145 148 150 150 151 149 149 148 147 146 147 148 149 149 151 150 150 148 145 142 138 134 131 128 125 123 122
16.0 121 121 121 120 120 120 120 120 121 122 123 125 126 127 128 128 127 126 126 126 127 128 128 127 126 125 123 122 121 120 120 120 120 120 121 121 121 122 123 125 128 130 134 138 143 147 151 154 154 154 151 148 146 144 142 144 146 148 151 154 154 154 151 147 143 138 134 130 128 125 123 122
18.0 123 123 124 123 124 123 123 123 125 128 131 134 135 137 139 139 139 137 137 137 139 139 139 137 135 134 131 128 125 123 123 123 124 123 124 123 123 123 123 125 127 130 134 139 144 149 154 157 157 155 151 146 142 140 138 140 142 146 151 155 157 157 154 149 144 139 134 130 127 125 123 123
20.0 125 127 127 127 128 127 127 128 131 136 140 145 149 152 154 154 154 152 150 152 154 154 154 152 149 145 140 136 131 128 127 127 128 127 127 127 125 126 125 126 127 129 133 139 145 151 156 159 158 156 152 145 139 135 133 135 139 145 152 156 158 159 156 151 145 139 133 129 127 126 125 126
22.0 131 132 134 133 134 132 133 135 140 146 154 162 167 169 168 167 164 161 159 161 164 167 168 169 167 162 154 146 140 135 133 132 134 133 134 132 131 129 128 126 126 128 133 139 146 152 157 160 160 157 151 144 136 131 128 131 136 144 151 157 160 160 157 152 146 139 133 128 126 126 128 129
24.0 139 142 144 143 142 140 141 144 152 163 173 179 180 178 174 169 166 162 159 162 166 169 174 178 180 179 173 163 152 144 141 140 142 143 144 142 139 135 131 127 127 128 133 139 146 152 158 162 161 158 151 142 133 127 123 127 133 142 151 158 161 162 158 152 146 139 133 128 127 127 131 135
26.0 151 157 159 158 156 152 152 159 172 184 188 187 183 179 172 166 161 157 154 157 161 166 172 179 183 187 188 184 172 159 152 152 156 158 159 157 151 143 135 128 127 128 133 138 145 153 159 163 162 158 149 139 130 123 118 123 130 139 149 158 162 163 159 153 145 138 133 128 127 128 135 143
28.0 165 175 177 177 175 170 172 184 196 195 191 187 180 176 171 165 159 155 152 155 159 165 171 176 180 187 191 195 196 184 172 170 175 177 177 175 165 153 140 130 126 127 131 138 146 154 160 163 162 157 147 136 126 118 114 118 126 136 147 157 162 163 160 154 146 138 131 127 126 130 140 153
30.0 179 192 196 195 196 194 204 215 210 199 190 187 181 177 174 168 163 159 156 159 163 168 174 177 181 187 190 199 210 215 204 194 196 195 196 192 179 164 146 133 127 126 129 137 146 154 161 164 161 155 145 133 123 114 110 114 123 133 145 155 161 164 161 154 146 137 129 126 127 133 146 164
32.0 188 202 208 209 213 224 240 244 221 203 194 190 185 181 177 171 166 160 157 160 166 171 177 181 185 190 194 203 221 244 240 224 213 209 208 202 188 174 154 139 129 125 129 138 147 156 162 164 161 154 143 132 121 111 107 111 121 132 143 154 161 164 162 156 147 138 129 125 129 139 154 174
34.0 192 205 213 215 224 249 270 267 240 215 199 193 187 183 179 174 169 164 160 164 169 174 179 183 187 193 199 215 240 267 270 249 224 215 213 205 192 179 161 145 132 126 130 138 148 157 163 165 161 155 143 131 120 110 105 110 120 131 143 155 161 165 163 157 148 138 130 126 132 145 161 179
36.0 191 203 210 213 230 265 294 292 266 228 205 195 188 184 182 176 172 167 163 167 172 176 182 184 188 195 205 228 266 292 294 265 230 213 210 203 191 182 167 150 136 129 132 141 151 161 166 168 164 157 145 132 121 110 105 110 121 132 145 157 164 168 166 161 151 141 132 129 136 150 167 182
38.0 187 195 199 199 224 269 312 314 286 243 210 197 191 188 186 183 179 174 170 174 179 183 186 188 191 197 210 243 286 314 312 269 224 199 199 195 187 183 174 155 139 131 134 145 157 166 172 172 168 161 149 136 123 112 106 112 123 136 149 161 168 172 172 166 157 145 134 131 139 155 174 183
40.0 185 181 177 176 206 265 326 333 303 259 217 201 196 194 191 186 181 175 170 175 181 186 191 194 196 201 217 259 303 333 326 265 206 176 177 181 185 187 179 161 144 134 139 153 165 175 179 179 174 167 154 140 127 115 109 115 127 140 154 167 174 179 179 175 165 153 139 134 144 161 179 187
42.0 183 158 145 145 180 257 328 348 317 276 230 207 197 192 192 191 186 180 177 180 186 191 192 192 197 207 230 276 317 348 328 257 180 145 145 158 183 192 187 170 150 140 148 163 176 186 190 189 182 174 161 146 131 117 111 117 131 146 161 174 182 189 190 186 176 163 148 140 150 170 187 192
44.0 178 132 124 124 161 248 328 357 334 294 239 203 199 199 203 203 200 196 191 196 200 203 203 199 199 203 239 294 334 357 328 248 161 124 124 132 178 204 204 185 164 153 163 178 191 200 203 200 192 182 168 151 134 120 113 120 134 151 168 182 192 200 203 200 191 178 163 153 164 185 204 204
46.0 197 137 122 123 165 249 325 357 338 291 248 214 215 221 227 226 224 221 216 221 224 226 227 221 215 214 248 291 338 357 325 249 165 123 122 137 197 241 241 211 184 171 182 196 209 218 218 212 202 190 173 155 137 120 113 120 137 155 173 190 202 212 218 218 209 196 182 171 184 211 241 241
48.0 239 170 139 136 175 251 313 340 322 298 269 241 241 251 262 266 267 265 261 265 267 266 262 251 241 241 269 298 322 340 313 251 175 136 139 170 239 289 278 236 205 192 202 218 233 238 233 224 210 192 171 149 128 111 104 111 128 149 171 192 210 224 233 238 233 218 202 192 205 236 278 289
50.0 292 243 195 169 198 253 294 312 314 317 300 277 279 294 307 314 316 314 312 314 316 314 307 294 279 277 300 317 314 312 294 253 198 169 195 243 292 308 277 243 219 213 226 246 260 259 249 231 205 179 153 131 112 96.7 90.4 96.7 112 131 153 179 205 231 249 259 260 246 226 213 219 243 277 308
52.0 290 277 274 270 271 271 282 295 317 339 339 326 326 340 352 361 367 367 366 367 367 361 352 340 326 326 339 339 317 295 282 271 271 270 274 277 290 287 264 248 234 240 261 283 290 278 253 217 184 156 131 110 92.8 79.7 74.4 79.7 92.8 110 131 156 184 217 253 278 290 283 261 240 234 248 264 287
54.0 289 282 285 297 311 296 278 285 328 370 384 376 368 385 403 413 421 421 421 421 421 413 403 385 368 376 384 370 328 285 278 296 311 297 285 282 289 288 277 270 268 286 309 325 316 278 234 192 155 126 103 83.9 69.6 59.6 56.3 59.6 69.6 83.9 103 126 155 192 234 278 316 325 309 286 268 270 277 288
56.0 284 279 278 280 286 286 275 288 347 398 421 414 411 427 442 448 456 453 456 453 456 448 442 427 411 414 421 398 347 288 275 286 286 280 278 279 284 287 293 299 315 341 362 359 312 252 200 153 114 85.6 64.8 50.2 40.4 34.6 33.2 34.6 40.4 50.2 64.8 85.6 114 153 200 252 312 359 362 341 315 299 293 287
58.0 283 279 279 274 280 283 285 307 364 422 448 447 439 441 434 414 403 387 389 387 403 414 434 441 439 447 448 422 364 307 285 283 280 274 279 279 283 292 309 330 360 392 408 357 281 209 148 98.6 63.6 40.3 26.1 19.1 16.1 14.5 14.1 14.5 16.1 19.1 26.1 40.3 63.6 98.6 148 209 281 357 408 392 360 330 309 292
60.0 318 307 299 290 295 300 309 331 378 444 469 457 429 398 353 321 307 295 294 295 307 321 353 398 429 457 469 444 378 331 309 300 295 290 299 307 318 333 354 383 418 452 415 319 225 140 79.7 41.5 23.2 16.1 13.6 12.1 11.6 11.0 10.6 11.0 11.6 12.1 13.6 16.1 23.2 41.5 79.7 140 225 319 415 452 418 383 354 333
62.0 336 323 312 300 307 317 330 351 395 450 460 429 372 321 281 256 240 229 226 229 240 256 281 321 372 429 460 450 395 351 330 317 307 300 312 323 336 365 397 437 477 481 377 258 145 66.4 29.8 17.2 13.1 11.1 10.6 9.5 9.1 9.0 8.5 9.0 9.1 9.5 10.6 11.1 13.1 17.2 29.8 66.4 145 258 377 481 477 437 397 365
64.0 361 346 333 320 326 336 349 374 399 430 418 355 291 241 198 171 154 144 143 144 154 171 198 241 291 355 418 430 399 374 349 336 326 320 333 346 361 393 431 470 507 436 301 159 55.5 21.6 13.6 10.6 9.1 8.1 8.0 7.5 7.1 7.0 7.0 7.0 7.1 7.5 8.0 8.1 9.1 10.6 13.6 21.6 55.5 159 301 436 507 470 431 393
66.0 381 364 353 340 348 355 367 380 378 372 314 235 170 125 95.4 76.5 65.6 57.5 56.6 57.5 65.6 76.5 95.4 125 170 235 314 372 378 380 367 355 348 340 353 364 381 414 450 479 476 351 193 52.6 18.2 11.1 8.6 7.1 6.6 6.0 6.0 6.0 6.1 6.0 6.0 6.0 6.1 6.0 6.0 6.0 6.6 7.1 8.6 11.1 18.2 52.6 193 351 476 479 450 414
68.0 364 348 339 333 344 358 359 350 300 236 159 93.7 53.3 34.4 23.8 19.3 17.3 16.0 15.5 16.0 17.3 19.3 23.8 34.4 53.3 93.7 159 236 300 350 359 358 344 333 339 348 364 398 432 463 390 245 66.3 18.2 10.1 7.5 6.6 6.1 5.6 5.0 5.0 4.5 4.5 4.5 5.0 4.5 4.5 4.5 5.0 5.0 5.6 6.1 6.6 7.5 10.1 18.2 66.3 245 390 463 432 398
70.0 280 267 271 282 303 306 279 222 143 79.9 48.1 28.4 17.8 14.2 11.2 9.6 9.2 8.5 8.5 8.5 9.2 9.6 11.2 14.2 17.8 28.4 48.1 79.9 143 222 279 306 303 282 271 267 280 317 369 383 266 110 19.7 9.6 7.1 6.0 5.0 5.1 4.5 4.5 4.0 4.0 4.0 4.0 4.0 4.0 4.0 4.0 4.0 4.5 4.5 5.1 5.0 6.0 7.1 9.6 19.7 110 266 383 369 317
72.0 209 192 191 192 188 166 125 72.3 30.9 23.0 22.0 14.1 9.6 7.9 6.2 5.6 5.4 5.1 5.0 5.1 5.4 5.6 6.2 7.9 9.6 14.1 22.0 23.0 30.9 72.3 125 166 188 192 191 192 209 241 271 235 131 26.2 8.9 6.0 4.9 4.2 3.7 3.3 3.1 3.1 2.8 2.5 2.3 2.5 2.6 2.5 2.3 2.5 2.8 3.1 3.1 3.3 3.7 4.2 4.9 6.0 8.9 26.2 131 235 271 241
74.0 56.6 46.4 45.9 51.5 54.4 44.9 27.6 15.7 10.5 11.6 12.2 8.3 6.5 7.0 4.8 4.1 4.0 3.8 3.7 3.8 4.0 4.1 4.8 7.0 6.5 8.3 12.2 11.6 10.5 15.7 27.6 44.9 54.4 51.5 45.9 46.4 56.6 83.2 113 92.6 36.2 9.5 5.9 4.8 4.1 3.6 3.1 2.8 2.7 2.7 2.4 2.0 1.8 1.8 1.9 1.8 1.8 2.0 2.4 2.7 2.7 2.8 3.1 3.6 4.1 4.8 5.9 9.5 36.2 92.6 113 83.2
76.0 14.2 12.8 12.5 12.7 12.6 11.0 8.2 6.4 6.2 7.2 7.1 5.2 4.6 5.6 4.4 3.1 3.1 2.9 2.8 2.9 3.1 3.1 4.4 5.6 4.6 5.2 7.1 7.2 6.2 6.4 8.2 11.0 12.6 12.7 12.5 12.8 14.2 16.6 18.3 16.8 9.0 5.4 4.3 3.7 3.3 2.8 2.5 2.4 2.3 2.3 2.1 1.7 1.4 1.2 1.2 1.2 1.4 1.7 2.1 2.3 2.3 2.4 2.5 2.8 3.3 3.7 4.3 5.4 9.0 16.8 18.3 16.6
78.0 6.0 5.4 5.3 5.3 5.1 4.9 4.5 4.1 4.2 5.1 4.3 3.4 3.2 3.6 3.6 2.3 2.2 2.0 2.0 2.0 2.2 2.3 3.6 3.6 3.2 3.4 4.3 5.1 4.2 4.1 4.5 4.9 5.1 5.3 5.3 5.4 6.0 7.0 7.6 6.5 4.7 3.9 3.3 2.8 2.4 2.2 2.1 2.0 1.9 2.0 1.6 1.4 1.1 1.0 0.9 1.0 1.1 1.4 1.6 2.0 1.9 2.0 2.1 2.2 2.4 2.8 3.3 3.9 4.7 6.5 7.6 7.0
80.0 4.0 3.8 3.7 3.6 3.5 3.3 3.1 2.9 3.3 3.7 2.7 2.4 2.2 2.1 2.3 1.7 1.6 1.5 1.4 1.5 1.6 1.7 2.3 2.1 2.2 2.4 2.7 3.7 3.3 2.9 3.1 3.3 3.5 3.6 3.7 3.8 4.0 4.1 4.1 3.8 3.3 2.9 2.6 2.3 2.1 1.9 1.8 1.7 1.7 1.7 1.4 1.1 1.0 0.9 0.6 0.9 1.0 1.1 1.4 1.7 1.7 1.7 1.8 1.9 2.1 2.3 2.6 2.9 3.3 3.8 4.1 4.1
82.0 2.9 2.9 2.8 2.7 2.6 2.4 2.3 2.3 2.5 2.4 1.8 1.7 1.6 1.4 1.4 1.2 1.1 1.1 1.0 1.1 1.1 1.2 1.4 1.4 1.6 1.7 1.8 2.4 2.5 2.3 2.3 2.4 2.6 2.7 2.8 2.9 2.9 3.0 3.0 2.8 2.6 2.3 2.0 1.9 1.7 1.6 1.5 1.5 1.4 1.4 1.2 1.0 0.9 0.7 0.6 0.7 0.9 1.0 1.2 1.4 1.4 1.5 1.5 1.6 1.7 1.9 2.0 2.3 2.6 2.8 3.0 3.0
84.0 2.2 2.2 2.1 2.0 2.0 1.8 1.7 1.7 1.8 1.5 1.2 1.1 1.0 0.9 0.8 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.8 0.9 1.0 1.1 1.2 1.5 1.8 1.7 1.7 1.8 2.0 2.0 2.1 2.2 2.2 2.3 2.2 2.1 2.0 1.8 1.6 1.5 1.5 1.4 1.3 1.3 1.3 1.2 1.0 0.9 0.8 0.7 0.5 0.7 0.8 0.9 1.0 1.2 1.3 1.3 1.3 1.4 1.5 1.5 1.6 1.8 2.0 2.1 2.2 2.3
86.0 1.7 1.7 1.6 1.6 1.5 1.4 1.3 1.2 1.1 0.9 0.7 0.7 0.6 0.5 0.5 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.5 0.5 0.6 0.7 0.7 0.9 1.1 1.2 1.3 1.4 1.5 1.6 1.6 1.7 1.7 1.7 1.7 1.6 1.5 1.4 1.3 1.3 1.2 1.2 1.1 1.1 1.1 1.0 0.9 0.8 0.7 0.7 0.6 0.7 0.7 0.8 0.9 1.0 1.1 1.1 1.1 1.2 1.2 1.3 1.3 1.4 1.5 1.6 1.7 1.7
88.0 1.3 1.3 1.3 1.2 1.2 1.1 0.9 0.8 0.7 0.6 0.5 0.4 0.4 0.3 0.3 0.3 0.3 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.4 0.4 0.5 0.6 0.7 0.8 0.9 1.1 1.2 1.2 1.3 1.3 1.3 1.4 1.3 1.3 1.3 1.2 1.2 1.1 1.1 1.0 1.0 1.0 0.9 0.9 0.8 0.8 0.7 0.7 0.6 0.7 0.7 0.8 0.8 0.9 0.9 1.0 1.0 1.0 1.1 1.1 1.2 1.2 1.3 1.3 1.3 1.4
90.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
180.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
